Получение и расчет биогаза

Общие сведения о том, что такое биогаз.

Биогаз – газ получаемый в результате ферментации (сбраживания) органических веществ (например: соломы; сорняков; животного и человеческого кала; мусора; органических отходов сточных бытовых и промышленных вод, и т.д.) в анаэробных условиях. В производстве биогаза участвуют различные типы микроорганизмов с разнообразным количеством функций катаболизма.

Состав биогаза.

Биогаз более чем на половину состоит из метана (CH₄). Метан составляет примерно 60% биогаза. Кроме того, в биогазе содержится диоксид углерода (CO₂) около 35 %, а также другие газы, такие как водяной пар, сероводород, монооксид углерода, азот и прочие. Биогаз, полученный в различных условиях, различен в своем составе. Так биогаз из человеческих экскрементов, навоза, отходов убоя содержит до 70% метана, а из растительных остатков, как правило, около 55% метана.

Микробиология биогаза.

Биогазовое брожение в зависимости от микробного вида участвующих бактерий можно разделить на три этапа:

Первый называется началом брожения бактерий. Различные органические бактерии, размножаясь, выделяют внеклеточные ферменты, основная роль которых заключается в разрушении сложных органических соединений с гидролизным образованием простых веществ. Например, полисахариды в моносахариды; белок в пептиды или аминокислоты; жиры в глицерин и жирные кислоты.

Второй этап называется водородным. Образуется водород в результате деятельности уксуснокислых бактерий. Их основная роль заключается в бактериальном разложении уксусной кислоты с образованием двуокиси углерода и водорода.

Третий этап называется метаногеным. В нем участвует тип бактерий, известных как метаногены. Их роль состоит в использовании уксусной кислоты, водорода и диоксида углерода с образованием метана.

Классификация и характеристика сырья для ферментации биогаза.

Почти все природные органические материалы могут быть использованы в качестве сырья для ферментации биогаза. Основным сырьем для производства биогаза являются сточные воды: канализации; пищевой, фармацевтической и химической промышленности. В сельских районах это отходы, образующиеся при сборе урожая. Из-за различий в происхождении различен и процесс формирования, химический состав и структура биогаза.

Источники сырья для биогаза в зависимости от происхождения:

1.Сельскохозяйственное сырье.

Это сырье можно разделить на сырье с большим содержание азота и на сырье с большим содержанием углерода.

Сырье с большим содержанием азота:

человеческие фекалии, навоз скота, птичий помет. Соотношение углерод-азот составляет 25:1 или менее. Такое сырое было полностью переварено желудочно-кишечным трактом человека или животного. Как правило, содержит большое количество низкомолекулярных соединений. Вода в таком сырье частично преобразовалась и вошла в состав низкомолекулярных соединений. Это сырье характеризуется легким и быстрым анаэробным разложением на биогаз. А также богатым выходом метана.

Сырье с большим содержанием углерода:

солома и шелуха. Соотношение углерод-азот составляет 40:1. Имеет высокое содержание высокомолекулярных соединений: целлюлозы, гемицеллюлозы, пектина, лигнина, растительных восков. Анаэробного разложения происходит довольно медленно. Для того чтобы увеличить скорость производства газа такие материалы обычно требуют предварительной обработки перед брожением.

2. Городские органические водные отходы.

Включает отходы жизнедеятельности человека, канализацию, органические отходы, органические промышленные сточные воды, осадки в виде шлама.

3. Водные растения.

Включают водяной гиацинт, другие водные растения и водоросли. Расчетная плановая загрузка производственных мощностей характеризуются большой зависимостью от солнечной энергии. Имеют высокую доходность. Технологическая организация требует более аккуратный подход. Анаэробное разложение происходит легко. Метановый цикл короткий. Особенность такого сырья заключается в том, что без предварительной обработки оно всплывает в реакторе. Для того, чтобы это устранить сырье должна быть немного подсушено или предварительно компостировано в течении 2 дней.

Источники сырья для биогаза в зависимости от влажности:

1.Твердое сырье:

солома, органические отходы с относительно высоким содержанием сухого вещества. Их переработка происходит по методу сухой ферментации. Трудности возникают с удалением из ректора большого количества твердых отложений. Общее количество используемого сырья можно представить в виде суммы содержания сухих веществ (TS) и летучих веществ (VS). Летучие вещества можно преобразовать в метан. Для расчета летучих веществ образец сырья загружают в муфельную печь с температурой 530-570°С.

2. Жидкое сырье:

свежие фекалии, навоз, помет. Содержат около 20% сухого вещества. Дополнительно требуют добавления воды в количестве 10% для смешивания с твердым сырьем при сухой ферментации.

3. Органические отходы средней влажности:

барды спиртового производства, сточные воды целлюлозных заводов и др. Такое сырье содержит различное количество белков, жиров и углеводов, является хорошим сырьем для производства биогаза. Для этого сырья используют устройства по типу UASB (Upflow Anaerobic Sludge Blanket - восходящий анаэробный процесс).

Таблица1. Сведения о дебите (скорости образования) биогаза для условий: 1)температура сбраживания 30°С; 2)периодическое сбраживание

Таблица2. Выход биогаза и содержание метана в зависимости от первичного сырья

Расчет процесса метанового брожения (ферментации).

Общие принципы инженерных расчетов ферментации базируются на увеличении загрузки органическим сырьем и сокращении продолжительности метанового цикла.

Расчет сырья на цикл.

Загрузка сырья характеризуется: Массовой долей TS (%), массовой долей VS (%), концентрацией COD (COD - chemical oxygen demand, что в переводе означает ХПК – химический показатель кислорода) (Kg/m³). Концентрация зависит от типа ферментационных устройств. Например, современные промышленные реакторы для сточных вод - UASB (восходящий анаэробный процесс). Для твердого сырья используют AF (анаэробные фильтры) - обычно концентрация менее 1%. Промышленные отходы в качестве сырья для биогаза чаще всего имеют большую концентрацию и нуждаются в разбавлении.

Расчет скорости загрузки.

Для определения суточного количества загрузки реактора: концентрация COD (Kg/m³·d), TS (Kg/m³·d), VS (Kg/m³·d). Эти показатели являются важным показателями оценки эффективности биогаза. Необходимо стремится к органичению нагрузки и в то же время при этом иметь высокий уровень объема получения газа.

Расчет отношения объема реактора к выходу газа.

Этот показатель является важным показателем оценки эффективности реактора. Измеряется в Kg/m³·d.

Выход биогаза на единицу массы брожения.

Этот показатель характеризует текущее состояние производства биогаза. Например, объем газосборника 3 m³. Ежедневно подается 10 Kg/TS. Выход биогаза составляет 3/10 = 0,3 (m³/Kg/TS). В зависимости от ситуации можно использовать теоретический выход газа или фактический выход газа.

Теоретический выход биогаза определяется по формулам:

Производство метана (Е):

Е = 0.37A + 0.49B + 1.04C.

Производство углекислого газа (D):

D = 0.37A + 0.49B + 0.36C. Где А- содержание углеводов на грамм материала брожения, B- белка, C- содержание жира

Гидравлический объем.

Для повышения эффективности необходимо снижение срока ферментации. В определенной степени имеется связь с потерей ферментирующих микроорганизмов. В настоящее время некоторые эффективные реакторы имеют срок ферментации 12 дней и даже меньше. Гидравлический объем рассчитывается путем подсчета объема ежедневной загрузки сырья со дня, когда началась загрузка сырья и зависит от срока пребывания в реакторе. Например, планируется ферментация при 35°С, концентрация подачи сырья 8% (общее количество TS), суточный объем подачи 50 m³, период ферментации в реакторе 20 дней. Гидравлический объем составит: 50·20 = 100 m³.

Удаление органических загрязнений.

Производство биогаза, как и любое биохимическое производство, имеет отходы. Отходы биохимического производства могут наносить ущерб экологии в случаях бесконтрольной утилизации отходов. Например, попадая в реку по соседству. Современные крупные биогазовые установки продуцируют тысячи и даже десятки тысяч килограмм отходов в сутки. Качественный состав и пути утилизации отходов крупных биогазовых установок контролируются лабораториями предприятий и государственной экологической службой. Малые фермерские биогазовые установки не имеют такого контроля по двум причинам: 1) так как мало отходов, то вреда окружающей среде будет мало. 2) Проведение качественного анализа отходов требует специфического лабораторного оборудования и узко специализированного персонала. Этого у мелких фермеров нет, а государственные структуры справедливо считают такой контроль не целесообразным.

Показателем уровня загрязненности отходов биогазовых реакторов является ХПК (химический показатель кислорода).

Используют следующую математическую зависимость: ХПК органической скорости загрузки Kg/m³·d= загрузочная концентрация ХПК (Kg/m³) / гидравлический срок хранения (d).

Дебит газа в объеме реактора (kg/(m³·d)) = выход биогаза (m³/kg) / ХПК органической скорости загрузки kg/(m³·d).

Достоинства биогазовых энергетических установок:

снижение содержания органических отходов;

твердые и жидкие отходы имеют специфический запах отпугивающий мух и грызунов;

возможность производить полезный конечный продукт - метан, который является чистым и удобным топливом;

в процессе брожения семена сорняков и некоторые из возбудителей погибают;

в процессе ферментации азот, фосфор, калий и другие ингредиенты удобрения почти полностью сохраняются, часть органического азота преобразуется в аммиачный азот, а это увеличивает его ценность;

ферментационный остаток может быть использован в качестве корма для животных;

для биогазового брожения не требуется применение кислорода из воздуха;

анаэробный шлам может храниться в течение нескольких месяцев без добавления питательных веществ, а затем при загрузке первичного сырья брожение может быстро начаться снова.

Недостатки биогазовых энергетических установок:

сложное устройство и требует относительно больших инвестиций в строительство;

требуется высокий уровень строительства, управления и обслуживания;

первоначальное анаэробное распространение брожения происходит медленно.

Особенности процесса метанового брожения и управление процессом:

1.Температура получения биогаза.

Температура для получения биогаза может быть в относительно широком диапазоне температур 4~65°С. С увеличением температуры скорость получения биогаза возрастает, но не линейно. Температура 40~55°С является переходной зоной жизнедеятельности различных микроорганизмов: термофильных и мезофильных бактерии. Самый высокий темп анаэробного брожения происходит в узком диапазоне температур 50~55°С. При температуре брожения 10°С за 90 дней дебит газа составляет 59%, но этот же дебит при температуре брожения 30°С происходит за 27 дней.

Внезапное изменение температуры будет иметь значительное влияние на производство биогаза. Проектом биогазовой установки обязательно должно предусматриваться контролирование такого параметра как температура. Температурные изменения более чем на 5°С, значительно снижают производительность биогазового реактора. Например, если температура в биогазовом реакторе была продолжительное время 35°С, а затем неожиданно снизилась до 20°С, то производство биогазового реактора почти полностью остановится.

2. Прививочный материал.

Чтобы завершить метановое брожение, как правило, требуется определенное количество и тип микроорганизмов. Богатый метановыми микробами осадок называется прививочный. Биогазовое брожение широко распространено в природе и точно также широко распространены места с прививочным материалом. Это: канализационные шламы, иловые отложения, донные осадки навозных ям, различные осадки сточных вод, пищеварительные остатки и т.д. Из-за обильного органического вещества и хороших анаэробных условий в них образуются богатые микробные сообщества.

Посев, добавленный впервые в новый биогазовый реактор может значительно снизить период стагнации. В новом биогазовом реакторе необходимо вручную вносить подкормку прививочным материалом. При использовании промышленных отходов в качестве сырья этому уделяется особое внимание.

3. Анаэробная среда.

Анаэробность среды определяется степенью анаэробности. Обычно окислительно-восстановительный потенциал принято обозначать величиной Eh. В анаэробных условиях Eh имеет отрицательное значение. Для анаэробных метановых бактерий Eh лежит в пределах -300 ~ -350mV. Некоторые бактерии продуцирующие факультативные кислоты способны жить нормальной жизнью при Eh -100 ~ + 100 мВ.

В целях обеспечения анаэробных условий должно обеспечиваться построение плотно закрытых биогазовых реакторов, обеспечивающих водонепроницаемость и отсутствие утечек. Для крупных промышленных биогазовых реакторов величина Eh всегда контролируется. Для мелких фермерских биогазовых реакторов возникает проблема контроля этой величины из-за необходимости закупки дорогостоящего и сложного оборудования.

4. Контроль кислотности среды (рН) в биогазовом реакторе.

Метаногены необходим диапазон рН в очень узком диапазоне. В среднем рН=7. Брожение происходит в диапазоне рН от 6,8 до 7,5. Контроль за величиной кислотности рН доступен для мелких биогазовых реакторов. Для этого многие фермеры применяют одноразовые лакмусовые индикаторные бумажные полоски. На крупных предприятиях часто используют электронные приборы контроля рН. При нормальных обстоятельствах, баланс метанового брожения носит вид естественного процесса, как правило, без регулировки рН. Только в отдельных случаях бесхозяйственности появляются массовые скопления летучих кислот, снижение рН.

Мерами по смягчению последствий повышенной кислотности рН являются:

(1) Заменить частично среду в биогазовом реакторе, и тем самым разбавить содержание летучих кислот. Этим увеличится рН.

(2) Внести золу или аммиак для повышения рН.

(3) Довести рН известью. Эта мера особенно эффективна для случаев сверхвысоких содержаний кислоты.

5. Перемешивание среды в биогазовом реакторе.

В обычном бродильном чане в результате брожения среда обычно делится на четыре слоя: верхняя корка, надосадочный слой, активный слой и слой осадка.

Цель перемешивания:

1) переселение активных бактерий на новую порцию первичного сырья, увеличение поверхности контакта микробов и сырья для ускорения темпов получения биогаза, повышение эффективности использования сырья.

2) избежание образования толстого слоя корки, создающего сопротивление для выхода биогаза. К перемешиванию особенно требовательно такое сырьё как: солома, сорняки, листья и т.д. В толстом слое корки создаются условия для накопления кислоты, что является не допустимым.

Способы перемешивания:

1) механическое перемешивание колесами различного типа, установленными внутри рабочего пространства биогазового реактора.

2) перемешивание биогазом, отбираемым из верхней части биореактора и подающимся в нижнюю часть с избыточным давлением.

3) перемешивание циркулирующим гидравлическим насосом.

6. Соотношение углерода к азоту.

Эффективному брожению способствует только оптимальное соотношение питательных веществ. Основным показателем является соотношение углерода к азоту (C: N). Оптимальное соотношение 25:1. Многочисленными исследованиями доказано, что пределы оптимального соотношения составляют 20-30:1, а производство биогаза значительно снижается при соотношении 35:1. Экспериментальными исследованиями выявлено, что биогазовое брожение возможно при соотношении углерода к азоту 6:1.

7. Давление.

Метановые бактерии могут приспосабливаться к большим гидростатическим давлениям (около 40 метров и более). Но они очень чувствительны к изменениям давления и из-за этого возникает необходимость в стабильном давлении (отсутствии резких перепадов давления). Значительные изменения давления могут происходить в случаях: значительного возрастания потребления биогаза, относительно быстрой и большой загрузки биореактора первичным сырьём или аналогичной разгрузки реактора от отложений (чистке).

Способы стабилизации давления:

1) сохранить достаточно большое место для хранения биогаза;

2) подачу свежего первичного сырья и чистку производить одновременно и с одинаковой скоростью разрядки;

3) установка плавающих крышек на биогазовый реактор позволяет сохранять относительно стабильное давление.

8. Активаторы и ингибиторы.

Некоторые вещества после добавления небольшого количества улучшают производительность биогазового реактора, такие вещества, известные как активаторы. В то время как другие вещества добавленые в небольших количествах приводят к значительному сдерживанию процессов в биогазовом реакторе, такие вещества, называют ингибиторами.

Известны многие типы активаторов, в том числе некоторые ферменты, неорганические соли, органические и неорганические вещества. Например, добавление определенного количества фермента целлюлазы значительно облегчает производство биогаза. Добавка 5 mg/Kg высших оксидов (R₂О₅) может увеличить добычу газа на 17%. Дебит биогаза для первичного сырья из соломы и подобных ей можно значительно увеличить добавкой аммония гидрокарбоната (NH₄HCO₃). Активаторами также являются активированный уголь или торф. Подача в биореактор водорода может резко увеличить производство метана.

Ингибиторы в основном относится к некоторым из соединений ионов металлов, солей, фунгицидов.

Классификация процессов брожения.

Метановая ферментация является строго анаэробной ферментацией. Процессы брожения делятся на следующие типы:

Классификация по температуре брожения.

Может быть разделена на "естественную" температуры брожения (ферментации переменной температуры), в этом случае температура брожения около 35°С и процесс с высокой температурой брожения (около 53°С).

Классификация по дифференциальности.

По дифференциальности ферментации можно разделить на одноступенчатое брожение, двухступенчатое брожение и многоступенчатое брожение.

1) Одноступенчатое брожение.

Относится к наиболее общему типу брожения. Это относится к аппаратам, в которых одновременно происходит продуцирование кислот и метана. Одноступенчатое брожения может быть менее эффективно по показателю БПК (Биологическому Потреблению Кислорода) чем двух- и многоступенчатое брожение.

2) Двухступенчатое брожение.

Основано на отдельном брожении кислот и метаногенных микроорганизмов. Эти два типа микробов имеют разную физиологию и потребность в питании, существуют значительные различия в росте, обменных характеристиках и других аспектах. Двухэтапное брожения может значительно повысить дебит биогаза и разложение летучих жирных кислот, сократить цикл ферментации, принести значительную экономию эксплуатационных расходов, эффективно удалить органические загрязнения из отходов.

3) Многоступенчатое брожение.

Применяется для первичного сырья богатого целлюлозой в следующей последовательности:

(1) Производят гидролиз целлюлозного материала в присутствии кислот и щелочей. Происходит образование глюкозы.

(2) Вносят прививочный материал. Обычно это активный осадок или сточные воды биогазового реактора.

(3) Создают подходящие условия для продуцирования кислотных бактерий (продуцирующих летучие кислоты): pH=5,7 (но не более 6,0), Eh=-240mV, температура 22°С. На этой стадии образуются такие летучие кислоты: уксусная, пропионовая, масляная, изомасляная.

(4) Создают подходящие условия для продуцирования метановых бактерий: pH=7,4-7,5, Eh=-330mV, температура 36-37°С

Классификация по переодичности.

Технология брожение классифицируется на переодическое брожение, непрерывное брожение, полунепрерывное брожение.

1) Периодическое брожение.

В биогазовый реактор едино разово загружают сырье и прививочный материал и подвергают его брожению. Такой способ применяют когда имеются трудности и неудобства загрузки первичного сырья, а также выгрузки отходов. Например, не измельченная солома или крупногабаритные брикеты органических отходов.

2) Непрерывное брожение.

К нему относятся случаи, когда планово несколько раз в день в биоректор загружают сырье и удаляют ферментационные стоки.

3) Полунепрерывное брожение.

Это относится к биогазовым реакторам, для которых нормальным считается время от времени не равными количествами добавлять различное первичное сырье. Такая технологическая схема наиболее часто используется мелкими фермерскими хозяйствами Китая и связана с особенностями ведения сельхоз. работ. Биогазовые реакторы полунепрерывного брожения могут иметь различные отличия в конструкциях. Ниже рассмотрены эти конструкции.

Схема №1. Биогазовый реактор с неподвижной крышкой.

Особенности конструкции: комбинирование бродильной камеры и хранилища биогаза в одном сооружении: в нижней части бродит сырье; в верхней части храниться биогаз.

Принцип действия:

Биогаз выходит из жидкости и собирается под крышкой биогазового реактора в его куполе. Давление биогаза уравновешивается весом жидкости. Чем больше давление газа, тем больше жидкости покидает бродильную камеру. Чем меньше давление газа, тем больше жидкости поступает в бродильную камеру. В процессе работы биогазового реактора внутри него всегда есть жидкость и газ. Но в разных соотношениях.

Схема№2. Биогазовый реактор с плавающей крышкой.

Схема№3. Биогазовый реактор с неподвижной крышкой и внешним газгольдером.

Особенности конструкции: 1) взамен плавающей крышки имеет отдельно построенный газгольдер; 2) давление биогаза на выходе постоянно.

Достоинства Схемы №3: 1) идеально подходит для работы биогазовых горелок, строго требующих определенный номинал давления; 2) при малой активности брожения в биогазовом реакторе есть возможность обеспечить стабильное и высокое давление биогаза у потребителя.

Руководство по строительству бытового биогазового реактора.

Сведения, содержащиеся в этом руководстве основаны на стандартах Китая:

GB/T 4750-2002 Бытовые биогазовые реакторы.

GB/T 4751-2002 Приемка по качеству бытовых биогазовых реакторов.

GB/T 4752-2002 Правила строительства бытовых биогазовых реакторов.

GB 175 -1999 Портландцемент, портландцемент обыкновенный.

GB 134-1999 Шлакопортландцемент, цемент из вулканического туфа и цемент из зольной пыли.

GB 50203-1998 Строительство каменной кладки и приемка.

JGJ52-1992 Стандарт качества обыкновенного бетона из песка. Методы испытаний.

JGJ53- 1992 Стандарт качества обыкновенного бетона из щебня или гравия. Методы испытаний.

JGJ81 -1985 Механические характеристики обыкновенного бетона. Метод испытаний.

JGJ/T 23-1992 Техническая спецификация для испытания прочности бетона на сжатие методом отскока.

JGJ70 -90 Строительный раствор. Метод испытания на основные характеристики.

GB 5101-1998 Кирпичи.

GB 50164-92 Контроль качества бетона.

Воздухонепроницаемость.

Конструкция биогазового реактора обеспечивает внутреннее давление 8000 (или 4000 Pa). Степень утечки после 24 ч менее 3%.

Единица производства биогаза на объем реактора.

Для удовлетворительных условий производства биогаза считается нормальным, когда на кубический метр объема реактора производится 0,20-0,40 m³ биогаза.

Нормальный объем газового хранилища составляет 50% суточного производства биогаза.

Коэффициент запаса прочности не менее K=2,65.

Нормальный срок эксплуатации не менее 20 лет.

Живая нагрузка 2 kN/m².

Значение несущей способности конструкции фундамента не менее 50 kPa.

Газовые резервуары рассчитаны на давление не более 8000 Pa, а с плавающей крышкой на давление не более 4000 Pa.

Максимальный предел давления для бассейна не более 12000 Pa.

Минимальная толщина арочного свода реактора не менее 250 mm.

Максимальная загрузка реактора составляет 90% его объема.

Конструкцией реактора предусматривается наличие под крышкой реактора места для флотации газа составляющее 50% суточного производства биогаза.

Объем реактора составляет 6 m³, дебит газа 0,20 m³/m³/d.

Возможна постройка реакторов с объемом 4 m³, 8 m³, 10 m³ по этим чертежам. Для этого необходимо использовать поправочные размерные величины, указанные в таблице на чертежах.

Подготовка к строительству биогазового реактора.

Выбор типа биогазового реактора зависит от количества и характеристик сбраживаемого сырья. Кроме того выбор зависит от местных гидрогеологических и климатических условий и уровня строительной техники.

Бытовой биогазовый реактор должен располагаться вблизи туалетов и помещений со скотом на удалении не более 25 метров. Место расположения биогазового реактора должно быть с подветренной и солнечной стороны на твердом грунте с низким уровнем подземных вод.

Для выбора дизайна биогазового реактора используйте таблицы расхода строительных материалов приведенные ниже.

Таблица3. Шкала материалов для биогазового реактора из сборных бетонных панелей

Таблица4. Шкала материалов для биогазового реактора из сборных железобетонных панелей

Таблица5. Шкала материалов для биогазового реактора из монолитного бетона

Таблица6. Условные обозначения на чертежах.

Описание	Обозначение на чертежах
Материалы:
Штруба (траншея в грунте)
Утрамбованная почва
Штукатурка
Камень
Каменная кладка
Кладка галькой
Кирпич
Бетон
Железобетон
Вода
Символы:
Порядковый номер детали
Ссылка на чертеж детали. Верхняя цифра указывает на номер детали. Нижняя цифра указывает на номер чертежа с подробным описанием детали. Если вместо нижней цифры указан знак «-», то это указывает, что подробное описание детали представлено на этом чертеже.
Деталь представляет собой несколько одинаковых частей
Поясняющий текст
Разрез детали. Жирными линиями указана плоскость разреза и направление взгляда, а цифрами указан идентификационный номер разреза.
Стрелкой указан радиус. Цифры после буквы R обозначают значение радиуса.
Указание уровня воды в метрах
Квадратное отверстие
Круглое отверстие
Общепринятые:
Радиус
Диаметр внешний
Диаметр внутренний
Соответственно большая полуось и короткая ось эллипсоида
Длина
Высота
Ширина
Длина вектора
Толщина
Длина дуги
Диаметр круга
Угол

Конструкции биогазовых реакторов.

Особенности:

Тип конструктивной особенности основного бассейна.

Дно имеет уклон от впускного окна к выпускному окну. Это обеспечивает образование постоянство движущегося потока. На чертежах №№ 1-9 указаны три типа конструкций биогазового реактора: тип А, тип В, тип С.

Биогазовый реактор тип А: Устроен наиболее просто. Удаление жидкой субстанции предусматривается только через выпускное окно силой давления биогаза внутри бродильной камеры.

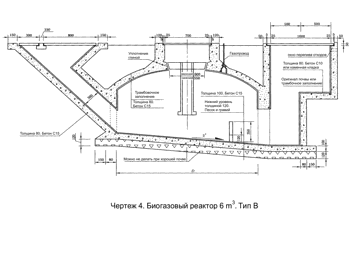

Биогазовый реактор тип В: Основной бассейн оснащен вертикальной трубой в центре, через которую в процессе эксплуатации можно производить подачу или удаление жидкой субстанции в зависимости от такой необходимости. Кроме этого для формирования потока субстанции через вертикальную трубу этот тип биогазового реактора имеет отражающую (дефлекторную) перегородку на дне основного бассейна.

Биогазовый реактор тип С: Имеет сходную конструкцию с реактором типа В. Однако, оснащен ручным поршневым насосом простой конструкции, установленным в центральной вертикальной трубе, а также другие отражающие перегородки на дне основного бассейна. Эти конструктивные особенности позволяют эффективно контролировать параметры основных технологических процессов в основном бассейне за счет простоты экспресс проб. А также использовать биогазовый реактор в качестве донора биогазовых бактерий. В реакторе этого типа более полно происходит диффузия (перемешивание) субстрата, что в свою очередь увеличивает выход биогаза.

Характеристики сбраживания:

Процесс заключается в отборе прививочного материала; подготовке первичного сырья (доводки по плотности водой, доводки кислотности, внесении прививочного материала); сбраживании (контроль смешивания субстрата и температуры).

В качестве ферментационного материала используются человеческие фекалии, навоз домашнего скота, птичий помет. При непрерывном процессе сбраживания создаются относительно стабильные условия эффективной работы биогазового реактора.

Принципы проектирования.

Соответствие «триединой» системе (биогаз, туалет, хлев). Биогазовый реактор представляет собой вертикальный цилиндрический резервуар. Высота цилиндрической части H=1 m. Верхняя часть резервуара имеет арочный свод. Соотношение высоты свода к диаметру цилиндрической части f₁/D=1/5. Дно имеет наклон от впускного окна к выпускному окну. Угол наклона 5 градусов.

Конструкция резервуара обеспечивает удовлетворительные условия брожения. Движение субстрата происходит самотеком. Система работает при полной загрузке резервуара и сама себя контролирует по времени пребывания сырья за счет увеличения производства биогаза. Биогазовые реакторы типов В и С имеют дополнительные устройства для обработки субстрата.

Загрузка резервуара сырьем может быть не полной. Это снижает газовую производительность без ущерба эффективности.

Низкая стоимость, простота управления, широкое народное распространение.

Описание строительных материалов.

Материал стен, дна, свода биогазового реактора – бетон.

Детали квадратного сечения, такие как загрузочный канал, могут быть сделаны из кирпича. Бетонные конструкции могут быть выполнены заливкой бетонной смеси, но могут быть выполнены из сборных бетонных элементов (такие как: крышка впускного окна, садок для бактерий, труба по центру). Садок для бактерий круглый в сечении и состоит из битой яичной скорлупы, помещенной в оплетку.

Последовательность строительных операций.

Метод опалубочной заливки заключается в следующем. На земле делается разметка контура будущего биогазового реактора. Извлекается грунт. Сначала заливается дно. На дно устанавливается опалубка для заливки бетона по кольцу. Заливаются стенки с применением опалубки и затем арочный свод. Для опалубки может быть использована сталь, дерево или кирпич. Заливку производят симметрично и для прочности применяют трамбовочные устройства. Излишки текучего бетона убирают шпателем.

Строительные чертежи.

Строительство производится по чертежам №№1-9.

Чертеж 1. Биогазовый реактор 6 m³. Тип А:

Чертеж 2. Биогазовый реактор 6 m³. Тип А:

Чертеж 3. Биогазовый реактор 6 m³. Тип В:

Чертеж 4. Биогазовый реактор 6 m³. Тип В:

Чертеж 5. Биогазовый реактор 6 m³. Тип С:

Чертеж 6. Биогазовый реактор 6 m³. Тип С:

Чертеж 7. Детали биогазового реактора:

Чертеж 8. Детали и сборка биогазового реактора:

Чертеж 9. Детали биогазового реактора:

Строительство биогазовых реакторов из сборных железобетонных плит является более совершенной технологией строительства. Эта технология более совершенна за счет простоты реализации соблюдения точности размеров, снижения сроков и затрат на строительство. Главной особенностью строительства является то, что основные элементы реактора (арочный свод, стены, каналы, крышки) изготавливаются вдали от места установки, затем они транспортируются на место установки и собираются на месте в большом котловане. При сборке такого реактора основное внимание уделяется соответствие точности установки по горизонтали и вертикали, а также плотности стыковых соединений.

Чертежи стандартного сборного железобетонного реактора показаны на чертежах №№10-15.

Чертеж 10. Биогазовый реактор 6 m³. Сборочный чертеж биогазового реактора из железобетонных плит:

Чертеж 11. Биогазовый реактор 6 m³. Соединение железобетонных плит:

Чертеж 12. Биогазовый реактор 6 m³. Армирование железобетонных плит:

Чертеж 13. Биогазовый реактор 6 m³. Детали биогазового реактора из железобетонных плит:

Чертеж 14. Биогазовый реактор 6 m³. Элементы сборки биогазового реактора:

Чертеж 15. Биогазовый реактор 6 m³. Элементы сборки железобетонного реактора:
